Lage:
Die Station liegt etwa 10 km südöstlich des Odenwaldes und ca. 16 km nordnordöstlich von Heilbronn
in Baden-Württemberg
auf 285 müNN in leicht hügeliger Landschaft.
Sie hat die Koordinaten 49 19 30 North , 09 14 50 East.


Nun zu den Stationen:
Die Messungen wurden bis Ende 2009 mit einer automatischen Thies- Wetterstation durchgeführt.
Seit 2010 ist eine
Davis "Vantage Pro 2" - Wetterstation im Einsatz.
Hier stelle ich die beiden Stationen vor:
Fotos der Sensoreinheiten auf dem Hausdach:
Stand 2008:
Oben am Mast der Thies- Windrichtungsgeber
und der Windgeschwindigkeitsgeber.
Weiter unten am Mast sieht man den Strahlungsbilanzgeber
und rechts oben über dem
rechten Parabolspiegel
befindet sich der Thies- Niederschlagsmesser.

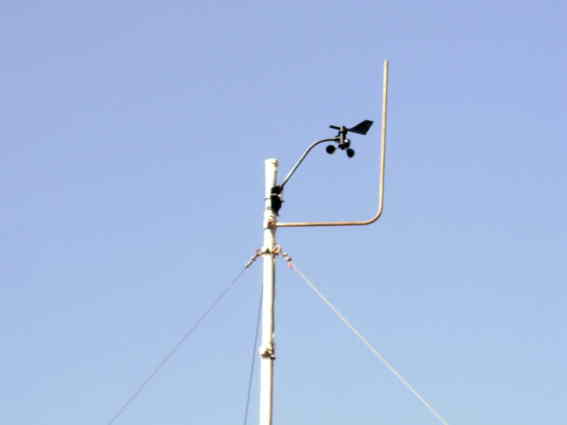

Dieses Foto zeigt die Erweiterung mit der Davis-Windmessereinheit
(seit Ende 2008) in der Mastmitte.
Die komplette Station auf dem Dach ist
an eine Blitzschutzanlage angeschlossen.
Gegen Sturmschäden ist der Teleskopmast
mit
3 Seilen abgespannt.
Stand 2008:
Hier sieht man den Meteosat- Empfangsspiegel,
dahinter befindet
sich der Thies-Niederschlagsmesser, links davon ist
der Thies-Strahlungsbilanzgeber zu erkennen.
Das Bild unten zeigt die Mastspitze mit dem Thies-Windgeber.
Der Temperatur- Feuchtegeber links unten im Bild befindet sich mittlerweile in der Klimahütte,
nicht mehr wie hier abgebildet auf dem Dach.
Auch fehlt auf dem Bild noch der Ende 2008 hinzugekommene Davis-Windgeber.
Fotos der Klimahütte im Garten:

Die Temperatur- und Feuchtegeber haben ihren Platz in einer Klimahütte
im Garten
in einer Höhe
von
2m über Gras
(hier noch ohne die Ende 2008 dazugekommene Davis-Wetterstation).
Innenansicht der Klimahütte mit
den Temperatur- und Feuchtegebern.
Hier sind ausser den Thies-Sensoren auch noch diverse kleinere Wetterstationssensoren untergebracht.
DAVIS-WETTERSTATION "Vantage Pro 2", im Vollbetrieb seit 2010:

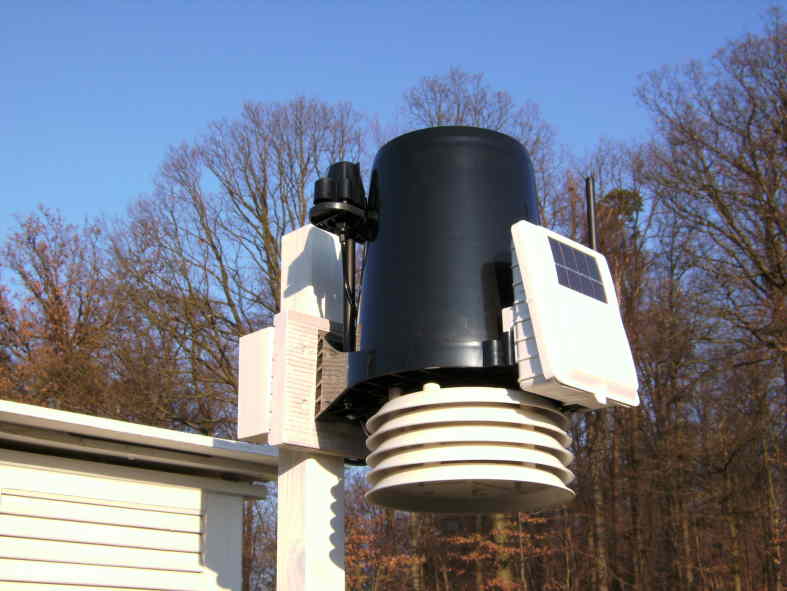

Auf den beiden Bildern oben wird der Aussenaufbau mit der
neuen
Davis-Wetterstation "Vantage Pro 2" gezeigt.
Unterhalb des schwarzen Regenmessersammelbehälters (Mengenmessung mittels Wippentechnik,
eine Wippbewegung entspricht 0,2 l/qm Niederschlag)
befindet sich der
weisse Strahlungsschutz (luftdurchlässiges Lamellengehäuse).
Hier sind der Temperatur- und der Feuchtegeber untergebracht.
Oben links am Regenmesser ist der kleine schwarze Sonnenstrahlungsgeber zu erkennen.
Der weisse Kasten rechts mit der Antenne und dem Solarzellenpanel ist die Sendeeinheit,
mit der die gemessenen Daten (Temp., Feuchte, Sonnenstrahlung, Niederschlagsmenge und -intensität)
mittels Solarenergie an die Inneneinheit gesendet werden.
Damit bei Frost und Schneefall die gefallene (äquivalente) Wassermenge gemessen werden kann,
muss zunächst der Schnee aufgetaut werden.
Dies geschieht mit einer eingebauten Regenmesserheizung,
die bei Bedarf zugeschaltet werden kann.
WEITERE INFOS ZUR DAVIS-WETTERSTATION "Vantage Pro 2":
Als 2. Station arbeitete seit Ende 2008, wie oben beschrieben,
parallel zur alten Thies-Station eine neue Davis "Vantage Pro 2".
Diese Davis-Station hat anschliessend die alte Thies-Station ab Januar 2010
endgültig abgelöst und "in Rente geschickt".
Ein Grund für die Anschaffung und Inbetriebnahme dieser Station liegt darin,
dass ich damit die Möglichkeit habe,
mittels der Erfassungs- und Auswertesoftware "PC-Wetterstation (WsWin) von Werner Krenn"
und dem Uploaderprogramm "ftp-uploader 2.0.3"
die Daten automatisch ins Web
hochladen zu können,
sodass aktuelle Messwerte und Archivdaten jederzeit abrufbar bereitstehen.
Hierfür wäre der Aufwand bei der alten Thies-Station zu gross gewesen.
Desweiteren bietet die neue Station neben der semiprofessionellen Verarbeitung und Datenqualität
noch vielfältige Erweiterungsoptionen.
Hier ist die Vantage Pro 2 ausführlich beschrieben (pdf-Datei).
Neben Ausstattung und Technik werden Einsatzbeispiele (extreme Lagen) und Referenzen gezeigt.
INNENEINHEIT DAVIS "Vantage Pro 2":
Die Inneneinheit der Davis-Station besteht aus einer kompakten Konsole mit angeschlossenem Datenlogger,
der mit einem PC verbunden ist.
Hier liest die Software "PC-Wetterstation" die vom Logger aufgezeichneten Daten aus
und erstellt Grafiken, Displays und Tabellen,
die dann von ihr in bestimmten Zeitabständen automatisch / zeitgesteuert mittels
ftp-uploader ins Web hochgeladen werden.
Ausserdem zeigt die Konsole permanent die aktuellen Messwerte auf einem grossen Display an.
ERLÄUTERUNG:
Die mit beiden Stationen gemessenen Elemente
(erläutert am Beispiel der Thies-Station):
Die LUFTTEMPERATUR wird mittels Widerstandsgebern
in einem kombiniertem Thies-Hygro-Thermogeber ermittelt
(Foto links, ohne Strahlungsschutz abgebildet).
Die Lufttemperatur hat grosse Bedeutung für das
Wettergeschehen,
weil ungleiche Erwärmung von Erdoberfläche
und Luft
zu grossräumigen horizontalen
und vertikalen Luftströmungen führt.
Im Zusammenspiel mit anderen Elementen führt diese
Tatsache zur Dynamik in der Erdatmosphäre,
d.h. zum eigentlichen "Wetter" wie wir es kennen
mit Wolkenbildung, Niederschlägen, Wind usw.
Einheit: oC
Die RELATIVE LUFTFEUCHTIGKEIT wird
durch ein Haarelement (Haarhygrometer)
im links abgebildeten Hygro-Thermogeber ermittelt.
Relative Luftfeuchtigkeit ist die tatsächliche Feuchtigkeit
im Verhältnis zur maximal möglichen
Feuchtigkeitsmenge (Sättigung) in der Luft.
Haare haben die Eigenschaft, sich bei feuchter Luft auszudehnen
und bei trockener Luft zusammenzuziehen.
Mittels eines Hebelwerkes / Zeiger wird diese Bewegung
sichtbar gemacht
und ist nach einer Eichung
ein Mass für die in der Luft enthaltenen Feuchtigkeit.
Einheit: Prozent
Ein kombinierter Thies-Windgeber auf der Mastspitze stellt die
WINDGESCHWINDIGKEIT
und die WINDRICHTUNG fest.
Einheiten: m/sec. und Grad
Der NIEDERSCHLAG wird in einem beheizten Thies-Ombrometer ermittelt.
Darin befinden sich eine Wippe und zusätzlich ein Tropfer. In beiden Fällen werden Impulse gezählt,
die ein Mass für die Menge und Intensität des Niederschlages sind.
Einheit: mm/m2
Mittels eines Thies-Strahlungsbilanzgebers wird die STRAHLUNGSBILANZ gemessen.
Sie gibt an, ob die Erdoberfläche Strahlungsenergie aufnimmt (positive Stb.) oder abgibt (negative Stb.),
ist also ein Mass für den Energiehaushalt an der Erdoberfläche.
Einheit: Watt/m2
Im Haus befindet sich das Barometer zur Messung des LUFTDRUCKES.
Einheit: Hektopascal
Alle diese Geber sind mit einem Hentschel- Datenaufnehmer
zur Speicherung und Aufbereitung der gemessenen Daten verbunden (Bild oben).
Mittels PC können aktuelle 10-Sek.- Werte oder halbstündliche Mittelwerte als
Tages- oder Monatsarchiv abgerufen werden.
Abschliessend möchte ich nicht vorenthalten, wo die Thies-Station "vor meiner Zeit" aufgebaut war
und wie sie dann hier her gekommen ist.
Dazu nachfolgend ein Artikel aus "Audimobil", März 2003 (die relativ schlechte Qualität bitte ich
aus Gründen der Datenmenge/Ladezeit zu entschuldigen):
